DP-133多功能分散型加工助劑
一、產品性能
DP-133是一類兩親聚合物，是一種良好的塑料多功能加工助劑，它內外潤滑兼具，提高塑料加工性能，熔體流動性變好，提高熔體指數；而且在高填充礦物填料（如氫氧化鋁、氫氧化鎂、二氧化硅、碳酸鈣等）改性塑料中提高填料的分散性，同時可以提高顏料在改性塑料中分散性、展色性和鮮艷性，填料引起的應力發白變好。其主要優點：
· 能夠提供良好潤滑性，材料的加工性能變好，降低設備的磨損；
· 提高無機填料（如氫氧化鎂、氫氧化鋁、滑石粉、碳酸鈣、二氧化硅等)在塑料中的分散性和相容性；
· 提高顏料在改性橡塑中的分散性、展色性和鮮艷性；
· 熔體流動性變好，提高熔融指數；
· 填料引起的應力發白變好；
· 不會在金屬模具表面積聚，不會遷移、析出、提高塑料表面的光滑平整性。
· 降低材料燃燒時發煙和放熱，成碳性良好，提高氧指數（LOI），提高材料的阻燃型；
· 提高制品表面的抗磨性。
|
外 觀 |
無色透明液體 |
|
活性成份 |
|
|
粘度（25℃） |
約1500mPa·s |
|
閃 點 |
>300℃ |
|
密度（25℃） |
約1g/cm3 |
三、典型應用
· DP-133是一種出色的橡塑加工助劑，塑料的加工性能變好。在高填充礦物填料改性塑料和橡膠制品中取代硬脂酸、石蠟、EBS、PE蠟等加工流動助劑，具有良好的填料分散性，加工流動性和脫模性，提高材料的力學性能，且無噴霜現象，應用于鞋材、電纜等領域。
· DP-133是一種良好的填料分散助劑。在高填充礦物填料(如氫氧化鋁、氫氧化鎂）改性塑料中，阻燃填料的分散性變好，以提高改性塑料的阻燃性。可應用于聚烯烴電線電纜、各類改性彈性體，提高阻燃性，擠出流動性和增加表面光澤以及填充料引起的應力發白變好。
· DP-133也是EPM/EPDM等過氧化物硫化橡膠材料的加工助劑，降低材料粘度，使擠出成型產品表面光滑，減少表面缺陷產生，但不影響材料的物理性能。
· DP-133電線電纜可降低燃燒時的發煙和放熱，成碳性良好，提高氧指數（LOI），提高材料的阻燃性。

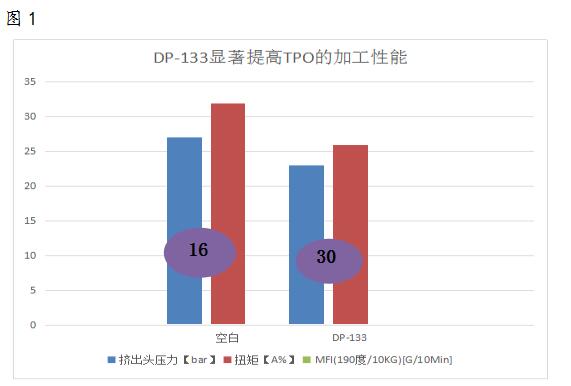

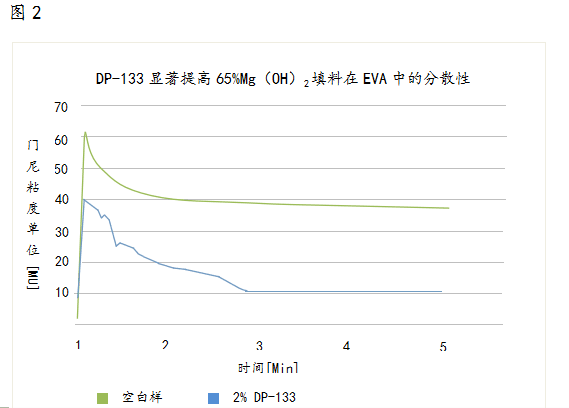

圖3 DP-133在EVA鞋材中取代0.8%硬脂酸、蠟類性能測試對比表
|
檢測項目 |
3DEVA鞋底原配方 |
試樣配方 |
|
厚度 |
4.0 |
4.0 |
|
硬度，C |
41 |
42 |
|
拉伸強度，Kgf/cm2 |
16.52 |
17.31 |
|
斷裂伸長率，% |
224.101 |
287.002 |
|
C型撕裂強度，Kgf/cm2 |
5.83 |
8.19 |
|
壓縮率，% |
31.1 |
34.7 |
|
磨耗量，cm3 |
270 |
216 |
四、使用方法：
（1）配合合適的液體給料泵時，DP-133可以直接按比例從雙螺桿擠出機的1區或者2區注入。DP-133與硅烷相容，可以預混后一起注入擠出機。
（2）可以在混料機中，將DP-133先與EVA或者PE樹脂粒子預混，然后加入阻燃氫氧化物粉體再次混合，這樣產生的預混物為DP-133包著樹脂粒子而氫氧化物粉體又包在外層，它易于加入雙螺桿擠出機中熔融混合、造粒。應避免將氫氧化物等粉體與DP-133先單獨混合，因為氫氧化物粉體的表面積過高，會導致分散不均勻。
（3）在密煉機中，用樹脂和粉體為載體，與DP-133混合造粒，制成母粒后再使用。
五、建議用量
DP-133的添加量須根據所需的性能和配方的具體情況來確定。通常的添加量為0.5～2.0%。
在無鹵阻燃應用中，單獨使用DP-133時的添加量為1～2%，與2～3%增容劑（如PP-MAA）混合使用時的添加量為1%，與0.5%硅烷混合使用時的添加量為0.5～1.0%。
六、產品安儲運與包裝
1、本產品為200kg鐵桶和25kg塑料桶裝。
采購：DP-133多功能分散型加工助劑
- *聯系人：
- *手機：
- 公司名稱：
- 郵箱：
- *采購意向：
-
*驗證碼：
